11/12/1991 NL-scheepvaartreglement Kanaal Gent-Terneuzen
Besluit van 11 december 1991 houdende een reglement voor de scheepvaart op het Kanaal van Gent naar Terneuzen

2 Laterale markering

Deze markering geeft de zijdelingse begrenzing van het vaarwater aan, dan wel de koppen van kribben, uitstekende punten van de oever, enz.

2.1 Hoofdmarkering

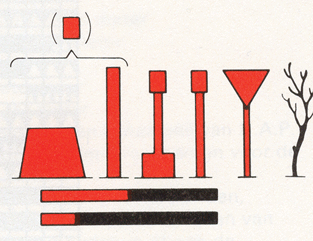

2.1.1 Rechterzijde
vorm:
stompe boei of ton, sparboei, drijfbaken, kopbaken, walbaken (driehoekig teken met de punt naar beneden gericht) of los steekbaken

kleur:
rood

topteken: (1)
rode cilinder

licht: (1)
rood isofaselicht of lang schitterlicht:

kenteken: (2)
de beginletter(s) van de naam van het vaarwater en een even nummering; voor oevermarkering een opeenvolgende nummering, onafhankelijk van de kleur
b.v. HD 4, HD 6 of 1, 2, 4, etc.
(1)
indien aanwezig
(2)
m.u.v. kop-, steek- en walbakens

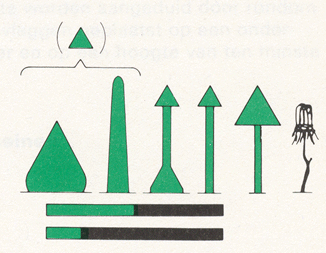

2.1.2 Linkerzijde
vorm:
spitse boei of ton, sparboei, drijfbaken, kopbaken, walbaken (driehoekig teken met de punt naar boven gericht) of bijeengebonden steekbaken

kleur:
groen

topteken: (1)
groene kegel met de top naar boven gericht

licht: (1)
groen isofaselicht of lang schitterlicht

kenteken: (2)
kenteken de beginletter(s) van de naam van het vaarwater en een oneven nummering; voor oevermarkering een opeenvolgende nummering, onafhankelijk van de kleur
b.v. V 3, V 5 of 3, 5, 6, etc.
(1)
indien aanwezig
(2)
m.u.v. kop-, steek- en walbakens

2.1.3 Splitsingen en kruisingen
Deze markering is aangebracht op de scheiding of samenkomst van vaarwaters. De drijvende markering is altijd voorzien van een topteken ter onderscheiding van de markering veilig vaarwater (6.3).

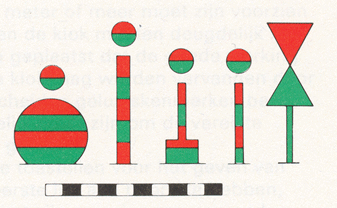

a Vaarwaters van gelijk belang
vorm:
bolvormige boei of ton, sparboei, drijfbaken, kopbaken of walbaken (driehoekig rood teken met de punt naar beneden gericht boven een driehoekig groen teken met de punt naar boven gericht)

kleur:
rood-groen horizontaal gestreept

topteken:
rood-groene bol)

licht: (1)
wit snel isofaselicht (2s)

kenteken: (2)
de beginletter(s) van elk vaarwater in alfabetische volgorde met het volgnummer in de markeringsrij;
voor oevermarkering een nummering aansluitend aan die van de rechter- of de linkerzijde.
b.v. A – NM
2 1
b.v. 7
(1)
indien aanwezig
(2)
m.u.v. kop-, steek- en walbakens

b Hoofdvaarwater links (1)
vorm:
bolvormige boei of ton, sparboei, drijfbaken, kopbaken of walbaken

kleur:
rood boven en groen onder

topteken:
rode cilinder, op sparboei, drijf- en kopbaken tevens rode bol

licht: (1)
rood flikkerlicht

kenteken:
de beginletters met een nummer van beide: vaarwaters, hoofdvaarwater eerst genoemd.
b.v. HV KG
12 9
(1)
indien aanwezig

c Hoofdvaarwater rechts 3)
vorm:
bolvormige boei of ton, sparboei, drijfbaken, kopbaken of walbaken

kleur:
groen boven en rood onder

topteken:
groene kegel met de top naar boven gericht, op sparboei, drijf- en kopbaken tevens groene bol

licht: (1)
groen flikkerlicht

kenteken: (2)
de beginletters met een nummer van beide vaarwaters, hoofdvaarwater eerst genoemd.
b.v. VG- HV
1 14
(1)
indien aanwezig
(2)
m.u.v. kop-, steek- en walbakens
(1)
m.u.v. kop-, steek- en walbakens

2.2 Aanvullende markering

Op brede vaarwaters kan naast de hoofdbetonning gebruik worden gemaakt van de hierna genoemde aanvullende markering. Deze geeft dan de begrenzing aan van eveneens bruikbaar vaarwater buiten de hoofdbetonning.

2.2.1 Rechterzijde
vorm:
stomp, in principe een ander betonningsvoorwerp dan gebruikt voor de hoofdbetonning

kleur:
rood-wit horizontaal gestreept

topteken: Â (1)
rode cilinder.

(1)
indien aanwezig

2.2.2 Linkerzijde
vorm:
vorm: spits, in principe een ander betonningsvoorwerp dan gebruikt voor de hoofdbetonning

kleur:
groen-wit horizontaal gestreept

topteken: Â (1)
groene kegel met de top naar boven gericht.

(1)
indien aanwezig

2.2.3 Splitsingen en kruisingen
Zie hiervoor onderdeel 2.1.3.
