11/12/1991 NL-scheepvaartreglement Kanaal Gent-Terneuzen
Besluit van 11 december 1991 houdende een reglement voor de scheepvaart op het Kanaal van Gent naar Terneuzen

Bijlage 6 Markering

Algemeen

1.1 Principes van het systeem

De hierna weergegeven markering van het vaarwater is gebaseerd op het uniforme Europese systeem (SIGNI), waarin een aantal elementen van het Maritieme Betonningsstelsel A (IALA) is overgenomen. Deze beide stelsels sluiten derhalve op elkaar aan, evenwel met uitzondering van de scheidingsmarkeringen (2.1.3).
Hiervoor is het van ouds bekende principe van de – ook in SIGNI gehandhaafde – bolvorm aangehouden.

1.2 De begrippen rechts en links

In verband met de nagestreefde uniformiteit van alle Europese binnenvaartreglementen is de plaats van de markeringen vermeld ten opzichte van de rechter, respectievelijk de linker oever of zijde van de vaarweg of het vaarwater. Hieronder wordt verstaan de oever of zijde gelegen rechts, respectievelijk links van een waarnemer die kijkt in de hierna aangegeven richting:
a.
op kanalen: in het algemeen eveneens “van boven naar beneden” gerekend d.w.z. in de richting van een lager gelegen pand;
b.
op zijvaarten en -geulen: in de richting van de hoofdvaarweg, respectievelijk de hoofdgeul;
In gevallen die niet zonder meer duidelijk zijn wordt door de vaarwegbeheerder vastgesteld wat onder rechts en links wordt verstaan.
Opmerking
Hoewel de hiervoor vermelde richtingen tegengesteld zijn aan het in maritieme publicaties gehanteerde begrip “betonningsrichting” met de daaraan gekoppelde bakboords- en stuurboordszijde van een schip, maakt dit geen verschil uit in de positie van de stompe en de spitse markeringen.

1.3 Markeringsvoorwerpen

De betekenis van de markering is afhankelijk van één of meer van de volgende kenmerken:
des daags: vorm, topteken en kleur,
des nachts: kleur en karakter van het licht.
De toegepaste betonningsvoorwerpen (licht)boei, ton, sparboei, drijfbaken, kopbaken en steekbaken geven tevens een indicatie over de belangrijkheid van een vaarwater, m.a.w. de betonningsvoorwerpen zijn groter naarmate het vaarwater belangrijker is.
1.3.1 Vorm en topteken
De hoofdvormen van de laterale markeringen en van de daarbij behorende toptekens zijn stomp (rechter zijde), spits (linker zijde) en bolvormig (splitsingen); alleen de bijzondere markering kan een bijzonder topteken hebben.
Lateraal gebruikte sparboeien zijn in Nederland eveneens stomp en spits van vorm.
Indien een betonningsvoorwerp niet de vereiste stompe, spitse of bolvorm heeft dan wordt die vorm aangegeven door het bijbehorende topteken (cilinder, kegel, bol).
Drijf- en kopbakens zijn altijd van een topteken voorzien, tonnen en sparboeien alleen wanneer zulks ter onderscheiding nodig wordt geacht (b.v. in een bocht, ter onderbreking van een rij éénvormige tonnen, aan het begin of het einde van een vaarwater).
Bij steekbakens wordt de stompe vorm gesuggereerd door de losse takken, de spitse door de bijeen gebonden takken, Een splitsing wordt hierbij meestal aangegeven door twee of drie steekbakens bij elkaar.
1.3.2 Kleur
Voor de laterale betonning en de oevermarkering zijn de hoofdkleuren rood aan de rechter zijde, groen aan de linker zijde en een combinatie van beide bij splitsingen.
Geel is kenmerkend voor de bijzondere markering.
Markeringsvoorwerpen kunnen zijn voorzien van retroreflecterend materiaal, waarvan de kleur overeenkomt met die van de betreffende markering.
De kleuren worden internationaal aangeduid met de Engelse afkortingen R (red), G (Green), W (white), Y (yellow) en B (black).
1.3.3 Lichten
De betekenis der lichten blijkt uit de kleur en het karakter. Bij de laterale en de oevermarkering komt de kleur overeen met die van het markeringsvoorwerp: rood aan de rechter zijde en groen aan de linker zijde; het karakter is “rustig”. Een splitsing van hoofd- en nevenvaarwater toont eveneens rood of groen licht (voor het hoofdvaarwater), van vaarwaters van gelijk belang wit; het karakter is in beide gevallen snel.
Bij de bijzondere markering is het licht evenals de betonning geel, het karakter is altijd schitter of groepschitter.
Lichtkarakters
Lichten worden in grote lijnen onderscheiden in vaste lichten en periodelichten.
Een vast licht toont een ononderbroken schijnsel van gelijkmatige sterkte. Vaste lichten worden, behalve als navigatieverlichting, in beginsel gebruikt als verkeerstekens (zie bijlage 7).
Bij een periodelicht wordt het schijnsel regelmatig afgewisseld met één of meer verduisteringen. Periodelichten dienen in principe voor de markering van het vaarwater.
Onder de periode van een licht wordt verstaan de tijdsduur waarin éénmaal alle fasen van het licht worden doorlopen, derhalve de totale duur van schijnsel(s) en verduistering(en). De periode wordt aangegeven in seconden en afgekort als s.
Het karakter geeft een nadere specificatie van een licht; het wordt volgens internationale afspraken aangeduid met de Engelse afkorting.

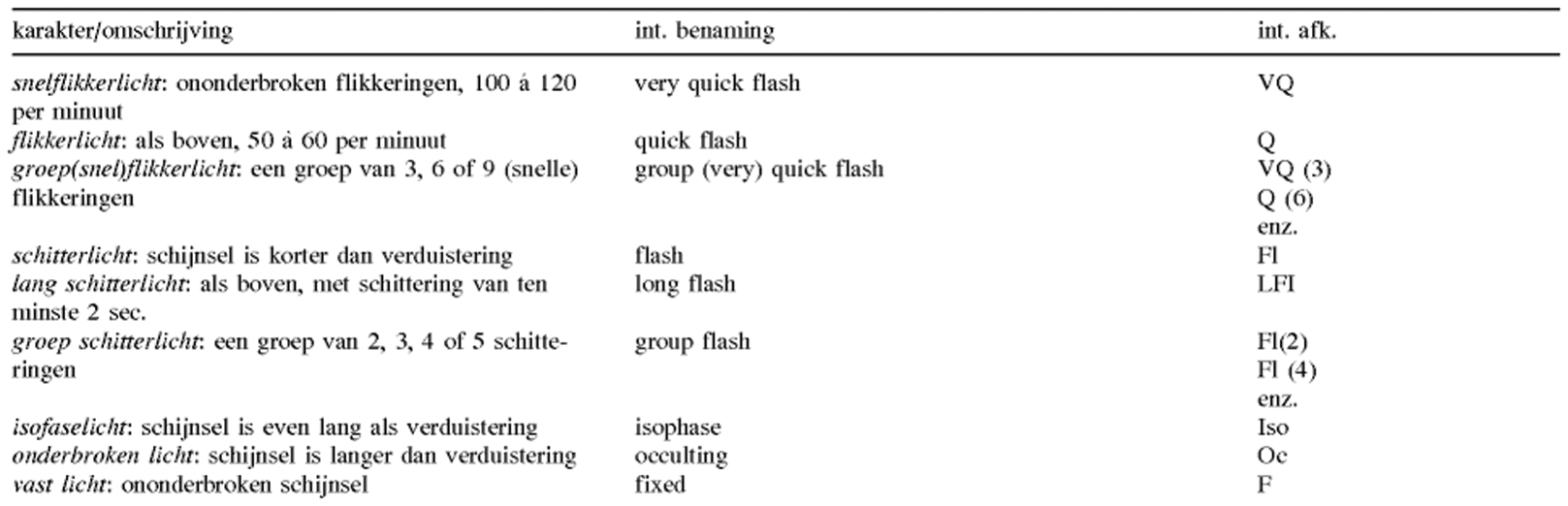

De karakters zijn gebaseerd op de volgende hoofdindeling;

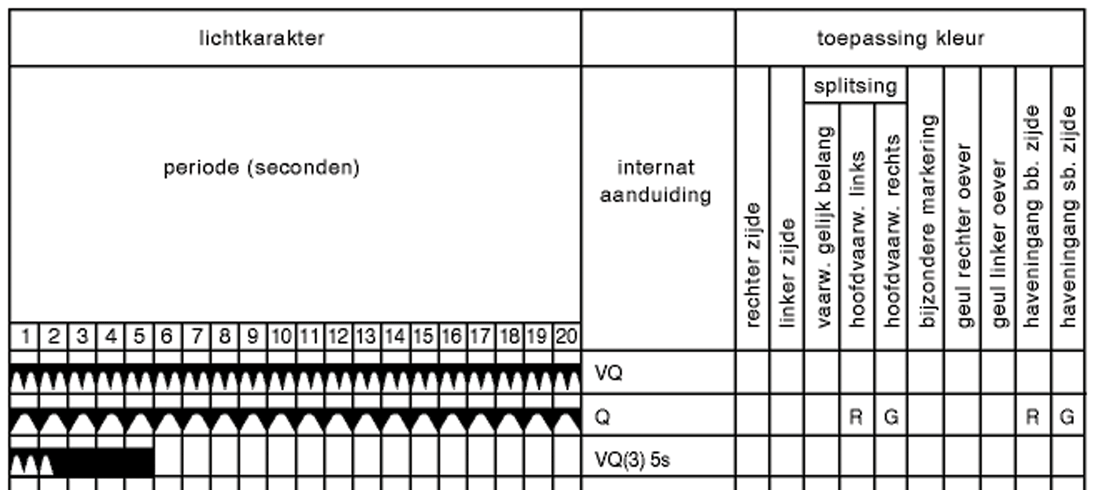

In Nederland worden voornamelijk de volgende karakters toegepast, waarbij in het algemeen geldt: hoe sneller het karakter, hoe gevaarlijker het te markeren punt.

1.3.4 Kentekens
Indien een markering is voorzien van een nummering dan loopt deze “van beneden naar boven”, dus tegengesteld aan de onder 1.2 genoemde richtingen, op.

2 Laterale markering

Deze markering geeft de zijdelingse begrenzing van het vaarwater aan, dan wel de koppen van kribben, uitstekende punten van de oever, enz.

2.1 Hoofdmarkering


2.1.1 Rechterzijde
vorm:
stompe boei of ton, sparboei, drijfbaken, kopbaken, walbaken (driehoekig teken met de punt naar beneden gericht) of los steekbaken

kleur:
rood

topteken: (1)
rode cilinder

licht: (1)
rood isofaselicht of lang schitterlicht:

kenteken: (2)
de beginletter(s) van de naam van het vaarwater en een even nummering; voor oevermarkering een opeenvolgende nummering, onafhankelijk van de kleur
b.v. HD 4, HD 6 of 1, 2, 4, etc.
(1)
indien aanwezig
(2)
m.u.v. kop-, steek- en walbakens

2.1.2 Linkerzijde
vorm:
spitse boei of ton, sparboei, drijfbaken, kopbaken, walbaken (driehoekig teken met de punt naar boven gericht) of bijeengebonden steekbaken

kleur:
groen

topteken: (1)
groene kegel met de top naar boven gericht

licht: (1)
groen isofaselicht of lang schitterlicht

kenteken: (2)
kenteken de beginletter(s) van de naam van het vaarwater en een oneven nummering; voor oevermarkering een opeenvolgende nummering, onafhankelijk van de kleur
b.v. V 3, V 5 of 3, 5, 6, etc.
(1)
indien aanwezig
(2)
m.u.v. kop-, steek- en walbakens

2.1.3 Splitsingen en kruisingen
Deze markering is aangebracht op de scheiding of samenkomst van vaarwaters. De drijvende markering is altijd voorzien van een topteken ter onderscheiding van de markering veilig vaarwater (6.3).

a Vaarwaters van gelijk belang
vorm:
bolvormige boei of ton, sparboei, drijfbaken, kopbaken of walbaken (driehoekig rood teken met de punt naar beneden gericht boven een driehoekig groen teken met de punt naar boven gericht)

kleur:
rood-groen horizontaal gestreept

topteken:
rood-groene bol)

licht: (1)
wit snel isofaselicht (2s)

kenteken: (2)
de beginletter(s) van elk vaarwater in alfabetische volgorde met het volgnummer in de markeringsrij;
voor oevermarkering een nummering aansluitend aan die van de rechter- of de linkerzijde.
b.v. A – NM
2 1
b.v. 7
(1)
indien aanwezig
(2)
m.u.v. kop-, steek- en walbakens

b Hoofdvaarwater links (1)
vorm:
bolvormige boei of ton, sparboei, drijfbaken, kopbaken of walbaken

kleur:
rood boven en groen onder

topteken:
rode cilinder, op sparboei, drijf- en kopbaken tevens rode bol

licht: (1)
rood flikkerlicht

kenteken:
de beginletters met een nummer van beide: vaarwaters, hoofdvaarwater eerst genoemd.
b.v. HV KG
12 9
(1)
indien aanwezig

c Hoofdvaarwater rechts 3)
vorm:
bolvormige boei of ton, sparboei, drijfbaken, kopbaken of walbaken

kleur:
groen boven en rood onder

topteken:
groene kegel met de top naar boven gericht, op sparboei, drijf- en kopbaken tevens groene bol

licht: (1)
groen flikkerlicht

kenteken: (2)
de beginletters met een nummer van beide vaarwaters, hoofdvaarwater eerst genoemd.
b.v. VG- HV
1 14
(1)
indien aanwezig
(2)
m.u.v. kop-, steek- en walbakens
(1)
m.u.v. kop-, steek- en walbakens

2.2 Aanvullende markering

Op brede vaarwaters kan naast de hoofdbetonning gebruik worden gemaakt van de hierna genoemde aanvullende markering. Deze geeft dan de begrenzing aan van eveneens bruikbaar vaarwater buiten de hoofdbetonning.

2.2.1 Rechterzijde
vorm:
stomp, in principe een ander betonningsvoorwerp dan gebruikt voor de hoofdbetonning

kleur:
rood-wit horizontaal gestreept

topteken: Â (1)
rode cilinder.

(1)
indien aanwezig

2.2.2 Linkerzijde
vorm:
vorm: spits, in principe een ander betonningsvoorwerp dan gebruikt voor de hoofdbetonning

kleur:
groen-wit horizontaal gestreept

topteken: Â (1)
groene kegel met de top naar boven gericht.

(1)
indien aanwezig

2.2.3 Splitsingen en kruisingen
Zie hiervoor onderdeel 2.1.3.

3 Markering gevaarlijke punten en obstakels

In of nabij het vaarwater kan ter markering van gevaarlijke punten en obstakels de laterale markering als bedoeld in onderdeel 2. worden toegepast.

4 Bijzondere markering

Deze markering is niet in de eerste plaats bestemd voor de navigatie, maar duidt een bepaald gebied of voorwerp aan, dat doorgaans is omschreven in nautische of andere daarvoor bestemde publicaties. Deze betonning wordt bijvoorbeeld toegepast ter markering van verboden gebieden, bagger-, stort- en ankerplaatsen, oefen- en visserij gebieden, voor het afbakenen van speciale gebieden zoals voor snelle motorboten, waterskiërs, zeilplanken, wedstrijden, e.d. en voor het aangeven van posities met een speciaal doel zoals kabels, instrumenten, etc.
Opmerking
De bijzondere betonning moet door de doorgaande scheepvaart, d.w.z. schepen die niet een aldus gemarkeerd gebied als bestemming hebben, aan dezelfde zijde worden gehouden als de “gewone” betonning.
vorm:
stompe, spitse of bolvormige boei, ton, sparboei, drijf- of kopbaken.

kleur:
geel

topteken: (*)
geel liggend kruis of, alleen in geval van een verboden gebied het verbodsteken A.1 (bijlage 5) in de vorm van een cilinder

licht: (*)
geel schitterlicht of groepschitterlicht, uitgezonderd het groepschitterlicht bestaande uit 2 schitteringen

kenteken: (*)
de aanduiding – of een afkorting daarvan – van het doel waarvoor de markering is gelegd, of een pictogram (teken van bijlage 5 onder A en E) dat de betekenis van het gebied aangeeft.
b.v. Gas
b.v.
(*)
indien aanwezig

5 Markering loop van het water

5.1

5.2.1-5.2.2
(...)
5.2.3 Geleidelijnen
Ter markering van een overgang over langere afstand kan op dezelfde oever een stel van de onder 5.2.1 of 5.2.2 genoemde tekens zijn geplaatst, waarvan het achterste teken hoger is dan het voorste. Deze tekens inéén (verticaal boven elkaar) gezien geven de as van de overgang aan.

Opmerking
De hiervoor genoemde lichten kunnen in plaats van de dagmerken voorkomen.

5.3 Lichtenlijnen (Geleidelichten)

Volgens hetzelfde principe als onder 5.2.3 genoemd geven geleidelichten, inéén gezien, de as van een aanlooproute vanuit zee of een meer, dan wel het diepste gedeelte van een vaargeul aan. Lichtenlijnen worden toegepast in gevallen waar andere vaarwatermarkering onvoldoende leiding geeft of ontbreekt. De lichten zijn doorgaans synchroon brandende periodelichten van dezelfde kleur; het hoge licht kan evenwel een vast licht zijn. De kleur is meestal wit; ter betere onderscheiding (achtergrondverlichting, meerdere lichtenlijnen naast elkaar) kunnen ook andere kleuren worden toegepast.


5.4 Sectorlichten

Deze dienen eveneens als geleidelichten. Bij een sectorlicht is de lichtbundel verdeeld in één of meer witte en rode en/of groene sectoren. In het algemeen geeft een witte sector de ligging van het vaarwater aan ten opzichte van ondiepten en/of oevers, die gedekt worden door de naastliggende groene of rode sectoren. Aangezien de aldus gemarkeerde gevaren meestal op verschillende afstanden van het licht zijn gelegen, is plaatselijke bekendheid of het raadplegen van een kaart onontbeerlijk voor de juiste interpretatie van dergelijke lichten.


6

(...)

7 Markering ingang van havens en aftakkingen

De ingangen van havens, zijvaarten, aftakkingen, e.d. kunnen als volgt zijn gemarkeerd (invarend gezien):

7.1 Indien voorzien van lichten

7.1.1 Bakboordszijde
dagmerk:
rood-wit horizontaal gestreepte (cilindervormige) lichtopstand

licht:
rood vast licht (1) of rood flikkerlicht

(1)
In deze gevallen wordt ter betere onderscheiding van andere vaarwegmarkeringen afgeweken van het onder 1.3.3 beschreven beginsel
7.1.2 Stuurboordszijde
dagmerk:
groen-wit horizontaal gestreepte (kegelvormige) lichtopstand

licht:
groen vast licht  (1) of groen flikkerlicht

(1)
In deze gevallen wordt ter betere ondersdcheiding van andere vaarwegmarkeringen afgeweken van het onder 1.3.3 beschreven beginsel

7.2 Indien niet voorzien van lichten

7.2.1 Bakboordszijde
dagmerk
rood-wit horizontaal gestreepte paal met rood cilindervormig topteken

7.2.2 Stuurboordszijde
dagmerk
rood-wit horizontaal gestreepte paal met rood cilindervormig topteken
